俄罗斯1PN51(1ПН51)二代微光像增强夜视瞄准镜

1 P N 5 1
1PN51(1ПН51)二代微光像增强夜视瞄准具,看装备编号排在1PN58前面,是不是早于1PN58装备部队呢,我想答案是肯定的,采用了在当时很时髦的二代微光管,那个GaAs半导体

1 P  N 5 1
    1PN51(1ПН51)二代微光像增强夜视瞄准具,看装备编号排在1PN58前面,是不是早于1PN58装备部队呢,我想答案是肯定的,采用了在当时很时髦的二代微光管,那个GaAs半导体光阴极的像增强器(像增强器种类很多,按工作方式可分为:连续工作、选通工作和变倍工作像增强器;按像管结构可分为:近贴式、例像式;按电子聚焦方式可分为静电聚焦式和电磁复合聚焦式;按发展阶段则可分为;一代级联式像增强器,二代光纤面板阴极窗且带微通道板的像增强器,二代半玻璃阴极宙带微通道板的像增强器相三代负电子亲和势光阴极带微通道板的像增强器。目前像增强器又出现了超级倒像管(杂交管),用三代近贴管与一代倒像管级联构成,工作在10-4一10-5Lx极低照度下,增益达loi倍。随着成像器件的发展,整机性能也随之不断改进,进而相应产生一、二、三代微光夜视仪器)作为图像增强的器件,这是全世界第一种采用这种超时代光阴极的瞄准镜,老毛子冷战时期看来确实很彪悍,大到坦克飞机重装备,小到一部小小的也是瞄准具,处处可见苏联人的创新和智慧,经常有划时代的产物出现,这个1PN51就是不大不小的在微光业界的一个划时代产物,由于技术太先进太前卫,所以有些性能不算稳定(这就是为啥苏军回过头来改进NSPU的级联式微光管,最终推出1PN58的原因)。。。。体积小巧是相对于NSPU,重量仍然达到了1.4公斤,背景噪声由于采用了二代管而明显降低了。。。

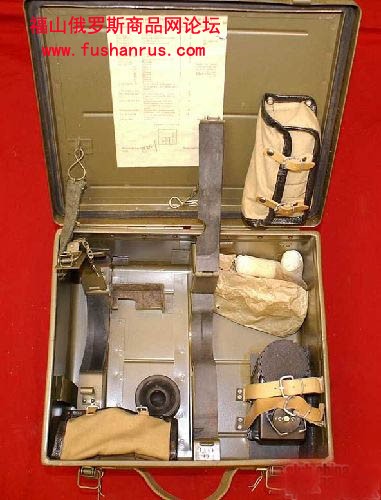

   这是1PN51的金属携行箱,可以看见右下角被固定的电池充电器,由于A123锂电池的研制成功,苏军找到了一个很好的军用通用电源,充电器和电源的标准化展开了新的篇章,1PN58的电池和充电器和1PN51是可以通用的。。。

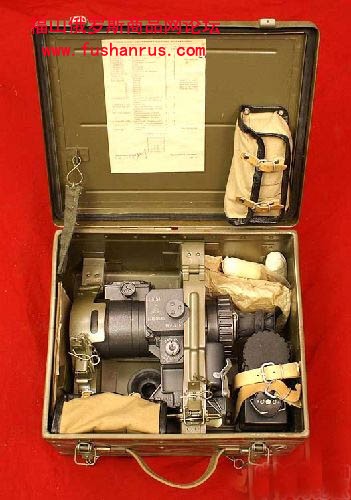

   这是1PN51的全家福。。。整体做工到此明显达到了苏联时代的顶峰,工艺要比NSPU细腻许多了。。。钉是钉铆是铆,棱角分明。




  这是夜瞄的左侧,除了高低转螺在瞄准镜上部,其他所有操作键仍然全部在左侧,面板棱角分明,上部的电路板罩做得也是方方正正的,很漂亮。。。





这是瞄准镜的右侧,注意看燕尾槽,一样的标准件儿,连推杆和固定销的原理都是一样的

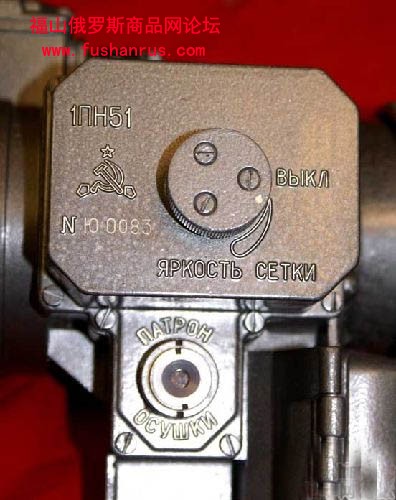

   这张图是电源开关,电源开关下面的是干燥器观察窗,用特制的卡扳可以拧下进行更换,1PN51是不充氮的,元器件部分仍然使用了简单可靠的干燥器做保险。。。从镰刀斧头的LOGO判断是莫斯科光学厂出品。。。这个1PN51还有一种为RPG9火箭筒专门配套的型号,原理外观差不多,只是更有棱角一些,此外还多了个伸出来的护额垫儿。。。
