六五式军用指北针使用说明书(全文附图)

—、用途
六·五式罗盘仪是测定方位、距离、水平、坡度(俯仰角度)、高度、行军时间速度及测绘简单地图的一种简易测量器材,为便于夜间使用,在其各相应部位上涂有夜

  —、用途
六·五式罗盘仪是测定方位、距离、水平、坡度(俯仰角度)、高度、行军时间速度及测绘简单地图的一种简易测量器材,为便于夜间使用,在其各相应部位上涂有夜光粉。


二、结构简单介绍:

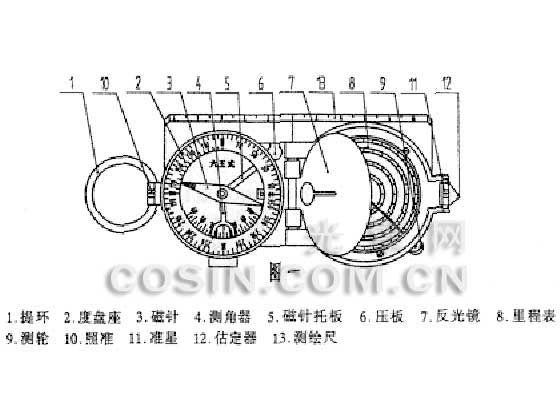

仪器主要由罗盘、里程计两部分构成,如(附图1)。罗盘部分有提环(1),度盘座(2),在度盘座上划有两种刻线,外圈为360度分划制,每刻线为1度。内圈为6000(密位)分划制,圆周共刻300刻线,每刻线线值为20(密位)。内有磁针(3),测角器(4),俯仰角度的分划单位为度,每刻线为2。5度,可测量俯仰角度±60度。里程计部分主要由里程分划表,速度时间表(8),测轮(9),齿轮,指针等组成。里程分划有1:50000,1:100000两种比例尺刻度值。1:100000比例尺每刻线相应代表1公里,1:50000每刻线相应代表0。5公里,可与具有相应比例或成倍比例的地图配合使用。速度时间表分划:外侧表盘上有13、15、17、19、21、23、25公里/小时,内侧表盘上有10、14、16、18、20、22、24、30公里/小时(以v代表),共十五种速度。时间刻度中每一刻线相应代表五分钟(V25为10分钟)。
仪器侧面有测绘尺,两端为距离估定器。估定器两尖端长12.3毫米,照准与准星间长为123毫米,即为尖端长的10倍。

三、使用方法
(一)测定方位:

1.测定现地东南西北方向
(1)打开罗盘仪!使方位指标“△”对准“0”;
(2)转动罗盘仪,待磁针指北端对准“0”后,此时所指的方向就是北方,在方位玻璃上就可直接读出现地东、南、西、北方向。

2,标定把图万位
标定地图方位就是利用罗盘使地图上的方位和现地方位一致。
(1)打开仪器,调整度盘座,使方位指标“△”对准“0”;
(2)以测绘尺与地图上的真子午线相切;
(3)转动地图,使磁针北端指向本地区的磁偏角之数值上,则地图上的方位和现地方位完全一致。

3,测定磁方位角
A,测定图上目标的磁方位角
(1)用指北针精确标定地图,并保持地图不动;
(2)将测绘尺与所在点和目标点的连线相切,调整度盘座,使指标“△”对准“0”刻划线;
(3)待磁针静止后,其北端所指度盘座上的刻度即为所在点至目标点的磁方位角数值。
B,测定现地目标的磁方位角
(1)打开仪器,使方位指标“△”对准“0”,并使反光镜与度盘座略成45°;
(2)用大拇指穿入提环,平持仪器,由照准经准星向被测地目标瞄准;
(3)从反光镜中注视磁针北端所对准度盘座上的分划,即为现地目标的磁方位角数值。

(二)测量距离
1,用测绘尺直接量算图上距离

2,用里程计量读图上距离
(1〉先将红色指针归“0”;
(2)平持仪器,把里程计测轮轻放在起点上,沿所量取的路线向前滚动至终点;
(3)根据指针在比例尺上所指的刻线,即可直接读出相应的实地距离。例如在1:50000地图上由甲点量至乙点,仪器表盘上l;50000比例尺指的是14个刻线,则甲乙两点间的实地距离为7公里。者在l:100000地图上量得14个刻线,则甲乙两点间的距离为14公里。另外,与有相应比例的(如1:25000)或成倍比例(如1:20000及l∶500000)的地图也可经换算量读之。

3,用距离估定器概略测定现地目标的距离 . 仪器上距离估定器两尖端的间隔为照准与准星间距离的l/10,利用相似三角形关系,就可测定现地目标的距离。

(l)已知两目标(物体)与所在点距离,求此两目标(物体)之间的间隔,可用下列公式:
两目标之间的间隔=两目标与站立点间的距离×1/107x"m6k.O/D!D+M-Y+b.b.u

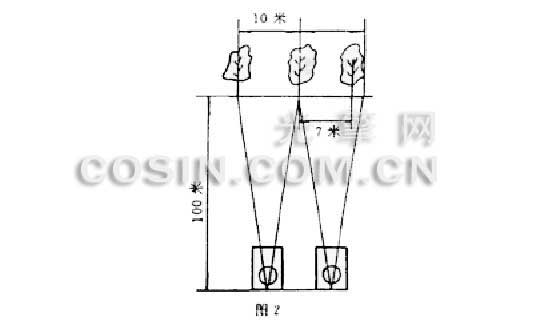

打开仪器,用眼紧靠照准,瞄准目标,如两目标(物体)恰好为距离估定器两尖端所夹住(如附图2),又已知两目标点与所在点之间的距离为100米,则两目标点间的间隔为100x1/10=10米,其余可按此方法计算。
此外,前方两目标(物体〉间的间隔不一定恰好为距离估定器两尖端所夹住,而小子或大于其间隔时,可采用下列公式:
两目标点间的间隔=两目标与所在点间的距离x1/10 x两目标所占两尖端间隔的倍数。

例:已知两目标与站立点间的距离为100米,测得两目标间的间隔为距离估定器两尖端间隔的7/10,则两目标间的间隔为100×1/10×7/10=7米。 同样,若两目标间的间隔为距离估定器两尖端间隔的1.5倍,则两目标间的间隔为100x1/10x1.5=15米。


(2)已知物体的宽度或两目标之间的间隔,求目标与所在点间的距离,可用下列公式计算:
目标与站立点间的距离:已知目标的间隔×10
例:已知前方丙目标间的间隔为12米,正好为距离估定器两尖端所照准,则目标点与站立点间的距离为12×10=120米。
此外,已知目标的间隔,但在瞄准时,小于或大于距离估定器两尖端的间隔,可用下列公式:
目标与所在地点的距离=(目标的实际间隔x10)/目标占距离估定器两尖端间的间隔的倍数
注:用距离估定器测定现地目标距离的方法是简便的,但精度不高。

(三)行军时间及速度计算
用仪器上的速度时间表,在量取里程的同时,可测定行军所需要的时间或在规定时间内的行军速度,其方法如下:
l.行军时间计算:打开仪器,使里程表指针归零(表盘红线上)。在求出到达目的地里程的同时,速度时间表便按照l:100000比例尺里程,指出按13、15、17、19、21、23、25公里/小时(外侧表,顺时针读数)及10、14、16、18、20、22、24、30公里/小时(内恻表,逆时针读数)速度行军各所需时间,若为在l∶50000比例尺地图上所量得里程,则用手指轻按测轮,使里程减半,指针所指示的速度和时间即为所求。例如:在1:50000比例图上量得距离为40公里,若按v20 速度走完全程,求所需时间。首先将指针拨至1:50000比例尺的20公里处,在v20圈内指针所指即为所求。若规定的速度为表上没有显示之速度,则找出有倍率关系的速度,乘以倍率求得时间。如每小时行军速度为5公里,量得里程为30公里,求时间,便可读:v10为3小时,由于v10是v5的2倍即将得数乘2或拨测轮使指针指示60公里处读v10得6小时,再如v6时,可读v18,将得数乘3或拨测轮使指针指示90公里处读v18得5小时,余类推。
(注意:以上计算均未包括行军体息,调整及道路量取时的坡度和弯曲系数等,在组织行军时,应在表上加入有关数据。)

2.行军速度计算,在求出到达目的地里程的同时,根据要求到达的时限,便可依速度时间计算表选择规定时限内的适当速度(注意:若为1:50000比例尺的里程应将规定时限加倍进行选择)作为行军速度。

(注意:在求行军速度时,同时相应加入有关行军数据再进行计算。)

(四)测定斜面的坡度(俯仰角度)
打开仪器,使反光镜与度盘座略成45度,侧持仪器,沿照准、淮星向斜面边瞄准,并使瞄准线与斜面平行,让测角器自由摆动,从反光镜中注视测角器中央刻线所指示俯仰角度表上的刻度分划,即为所求的俯仰角度(坡度)。

(五)测量目标概略高度
已知目标(物体)与所在点之间的水平距离,先测定目标的俯仰角,再查高度表(见附表1),即可得知目标的高度,其方法如下:
1。曲地图上或用距离估定器求得所在点与欲测目标(如山顶、烟囱、塔尖等)的水平距离;
2。测持仪器,沿照准、准星的目标顶端瞄准,让测角器自由摆动至停止,看清测角器刻线所指示的俯仰角度值;
3。查看高度表(附表1)或用密位公式计算即可得知高度。
例:已知测点至被测物水平距离为100米,用仪器测得俯仰角度为30°,然后查高度表,在100米横格对准30°竖格,查得被测物高度为57.74米。

四、仪器的维护与保养:
l。放置仪器不要靠近铁磁性物质,以免损耗磁性。
2。不可用测绘尺敲打物体,以免影晌测量精度。
3。反光镜勿扭弯,以免影响瞄准和看读分划,表面要保持光洁,不要用脏布、手去揩擦。
4,仪器不用时应关闭,放人盒中,注意不要碰撞。

五、附表:

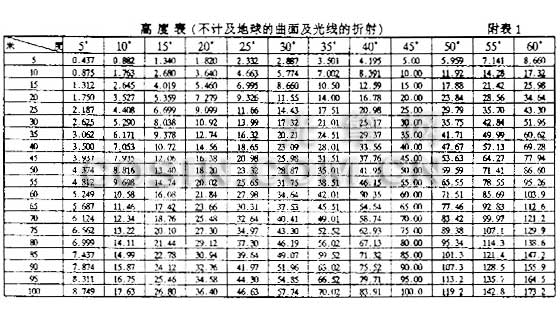

附表⒈高度表


附表2:中国各大中城市的磁偏角
我国部分地区的磁偏角,摘自中国科学院地球物理研究所1973年编印的1970年中国地磁图申,1970年1月1日之值。
