美军AN/PVS-14夜视仪详解，真的很详。。。

作者：A1C 来源: 奇摩 2013-06-30 14:33:56 阅读：次

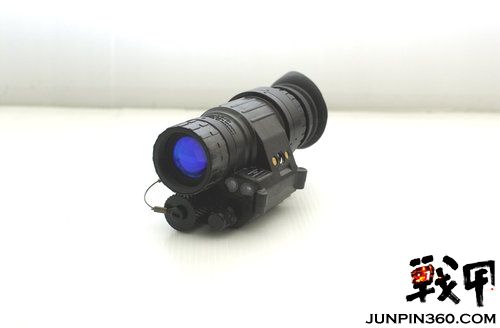

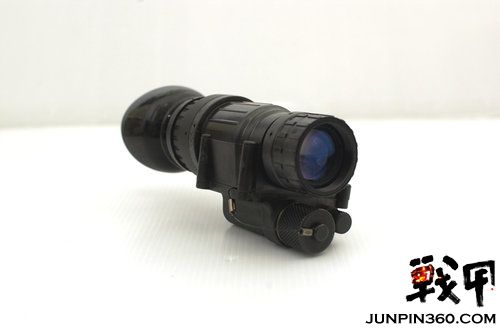

AN/PVS-14/A Monocular Night Vision Device (MNVD)
AN/PVS-14 Monocular Night Vision Device (MNVD) 单眼夜视装置视美军继AN/PVS-7B/D后的夜间视讯装备，不同于其他其他夜

AN/PVS-14/A Monocular Night Vision Device (MNVD)

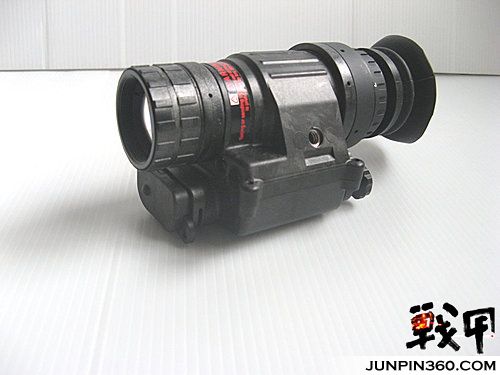

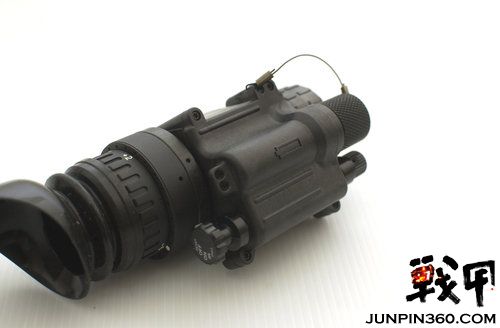

AN/PVS-14 Monocular Night Vision Device (MNVD) 单眼夜视仪是美军继AN/PVS-7B/D后的夜间视觉装备，不同于其他其他夜视镜的是其本身具备头戴与枪用的特性。士兵可将之设置于武器上或头戴方式使用。此种单眼式系统的发展初期主要是为因应当夜视镜头戴时遭遇突如其来的强光时，至少不须先行移除夜视装备便能进行反击。接目镜比AN/PVS-7大视觉效果更佳。

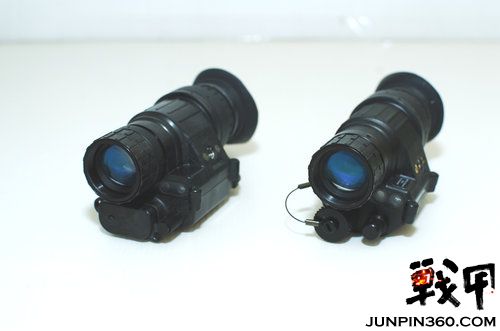

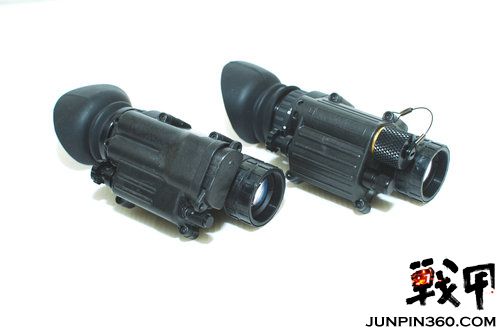

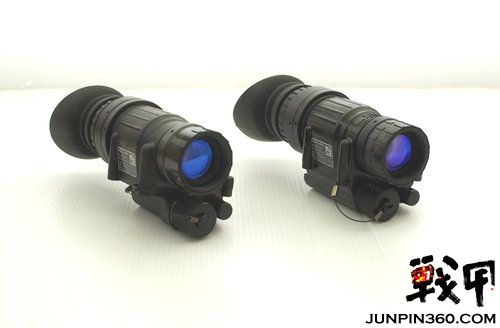

左为AN/PVS-14 右为AN/PVS-14A

一般对于一眼夜视一眼为正常视觉的情况颇不能理解，其实当在暗处时启用夜视镜时因为只有使用夜视镜的眼睛看得见，人眼的注意力便会自动的将注意力转移至使用夜视镜的那一隻眼睛上，当然如果在两眼皆可视的情形下人眼所见的整个视角中便有一部份的区域视绿色的。另外AN/PVS-14除光电管本身自动亮度控制外也提供了手动亮度控制，藉由旋钮让使用者能够控制亮度。原先的PVS-14也由原来的双电池形式进阶成只用一颗3号电池作为电源。

由下方不难看出电池盒外观的不同

当然能够以一颗3号电池来作为电源是种进步，但也不是说没有妥协的。原先双电池的设计可以使AN/PVS-14连续使用60小时(开启IR助光约55小时)，所以在单电池设计下持续使用的时间自然也就减半了，所以单电池好还双电池好争论这样的问题基本上意义不大，全看各人需求罢了。

AN/PVS-14原先的夹片型电池盖。

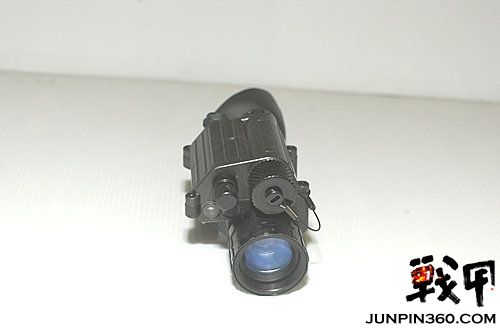

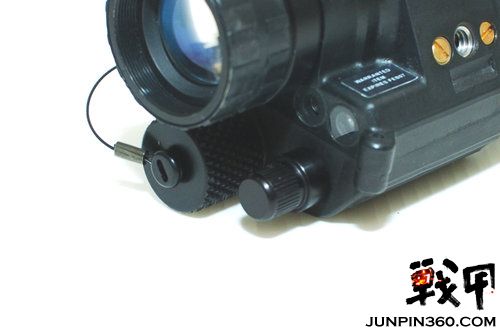

电池盖旁的旋钮就是用调整亮度的旋钮，位于旋钮上方的两出圆形分别是环境光源感测器(物镜旁边)用来侦测环境亮度决定是否切断电源，另一为IR照明，大部分适用于夜间阅读文件时照明用。当IR照明开启时，从接目镜内会看见红色LED灯亮起，指示IR照明正处于开启状态。

实际应用方面
一般除了头戴，当设置于枪枝上时也会搭配光学瞄准器具于夜视镜前方方便夜间射击或观测，此点必须注意的光学瞄准器具的选用，多数厂商如AIMPOINT, EO TECH 和 Trijicon等厂商的瞄准具有提供支援夜视镜使用的类型或功能，如选用不当将造成光电管萤光屏上出现烧蚀的痕迹，因为雷射属于能量并非光源，固勿使用用玩具或不适用的光学瞄准器具于夜视镜前方。

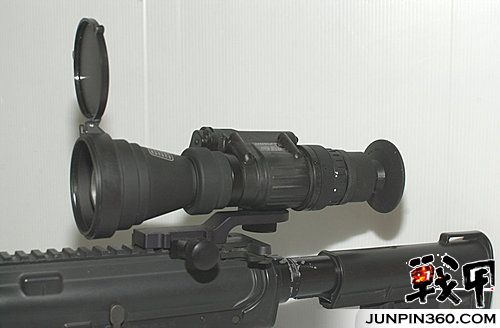

按装3倍镜于M4-A1上的PVS-14是不是有点像PVS-17阿

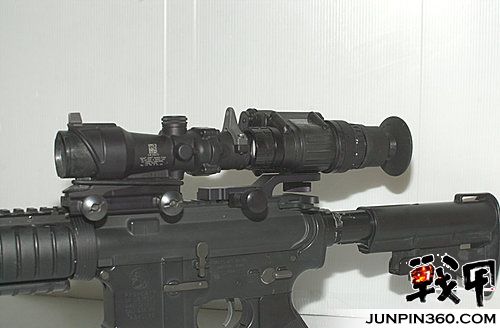

将AN/PVS-14置于ACOG后方使用。

=====NIGHT ENFORCER 6015=====

NIGHT ENFORCER 6015

ITT AN/PVS-14 另有一款为NIGHT ENFORCER 6015(以下称6015)的夜视镜，主要针对一般的警用或其他国内的执法机构，跟AN/PVS-14不同之处在于它本身不具有手动亮度调整所以也无亮度调整旋钮，有的甚至也无自动断电功能，一般人可能觉得6015是比较次级的，这种说法其实也不是正确的，因为ITT的6015是採用MX-10160的光电管，与航空用的AN/AVS-6和AN/AVS-9相同，除非是买到第三方所生产的光电管，否则6015本身也是不错的。

MX-10160光电管
多数的MX-10160光电管为银色外壳，但也有黑色的。

=====其他应用=====

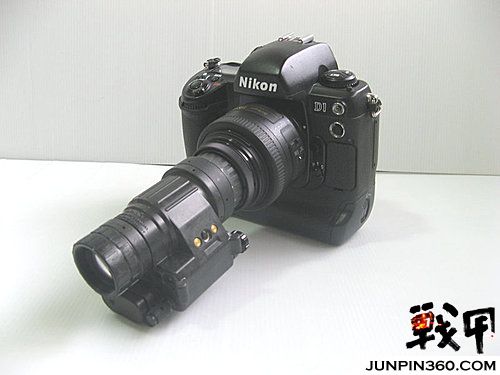

AN/PVS-14 转接于Nikon D1 DSLR

AN/PVS-14能够利用转接座安装在数位相机上或手持DV用来拍摄夜间的影像，虽然现在新款的数位相机或是DV有所谓的夜拍模式，但那并不属于真的夜视，因为数位相机或是DV上的夜拍是透过滤光或是影像转换来达到所谓的夜视，而非夜视镜所使用的光线增幅，举个例子来说，身处夜间丛林裡使用数位相机或是DV上的夜拍模式能拍到的背景距离有限，只能看见几10~15公尺远范围内的景物，再远几乎就是全黑，使用夜视镜则可以看见更眼前树林的全貌项白天所见一样。

话说前阵子网路上讨论的一款玩具用的夜视镜，让很多人为之惊艳，该款夜视镜使用IR LED光源投射于前方后利用光源转换成影像，此种技术其实也广泛的用于监视影像器材中，该款玩具用的夜视镜有效距离为50英尺大约为15.24公尺，也就是可见的距离，在之后可能就是盲点，再来使用IR LED光源投射于前方，就等于一个IR电筒一样很可能敌人远在100公尺就可以用夜视镜看见，无疑的就是变成活靶。

L-3 Electronic Optic System M914A

图左为L-3 EOS M914A，右为ITT AN/PVS-14A

另一款比较不常见的是L-3 Electronic Optic System(以下简称L-3 EOS)前身为Litton EOS的M914A，其电池和外观很明显的有些许的不同，然而目前都没见过任何相关美军使用的照片，目前最新版的美军使用手册封面上已加入AN/PVS-14A的图像但却依然未见M914A的图像出现在手册上。

AN/PVS-14A2根本就不存在！！

日本的某夜视镜卖家将L-3的M914电池盒装在ITT PVS-14A上然后自称为AN/PVS-14A2然后藉此哄抬售价，基本上是颇可笑的一件事，因为AN/PVS-14A2从来就不存在，现今资讯如此发达的状态有这种方式误导消费者实在是不可取。按照目前的查证只能得出以下论点1. 美军只採用ITT的外殻并分别使用ITT和L-3的光电管。2. L-3的M914A美军亦有採用只是量少到没上过版面也不一定。

====== 外观(Appearance) ======

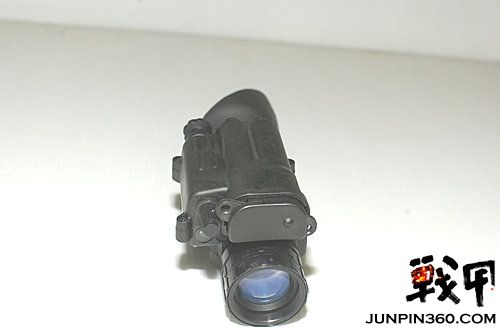

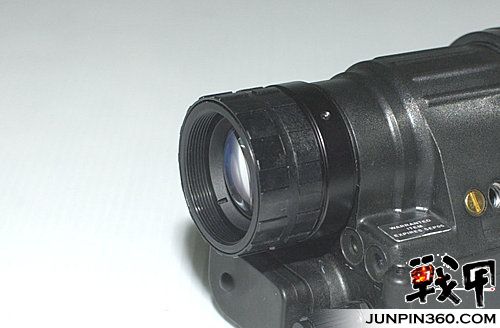

接物镜

接物镜跟PVS-7很相似，其实PVS-14用的接物镜比PVS-7要短。

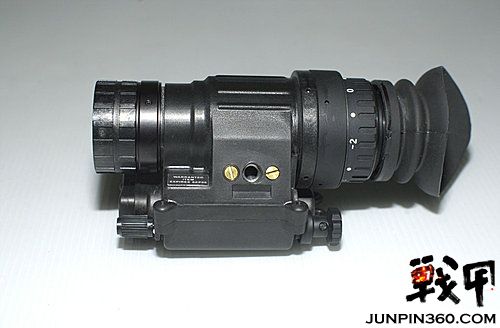

自动断电接点

和AN/PVS-7B/D一样AN/PVS-14也具有自动断电的功能，图中两处金色的接点(部份为银色)就是自动断电线路的接点，但是自动断电的簧片开关在转接座上。

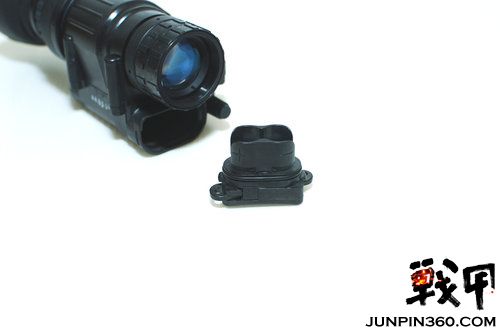

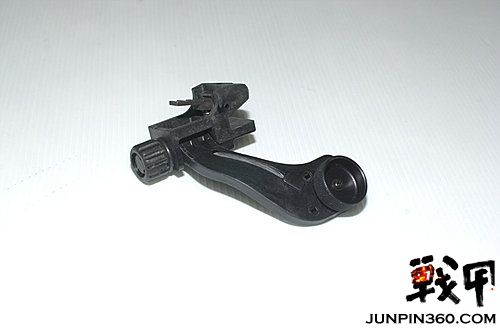

AN/PVS-14的转接座

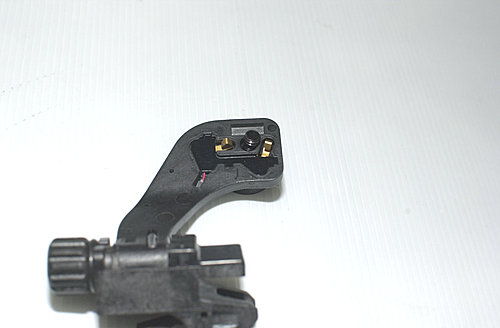

AN/PVS-14的转接座上用来连接夜视镜本体的接点

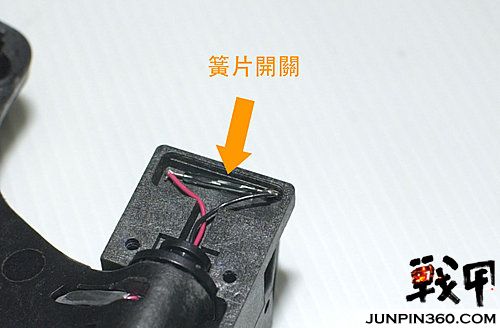

转接座的的簧片开关

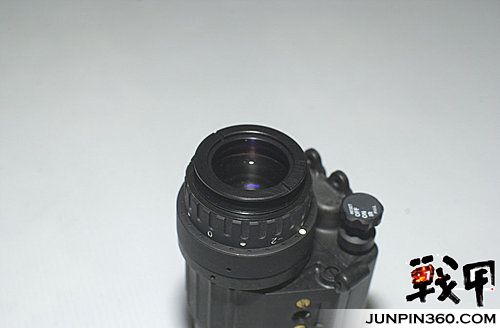

接目镜

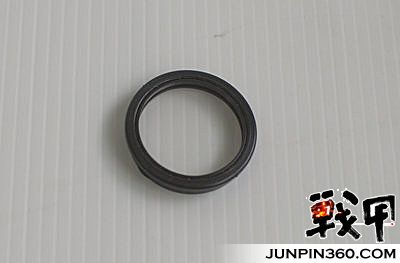

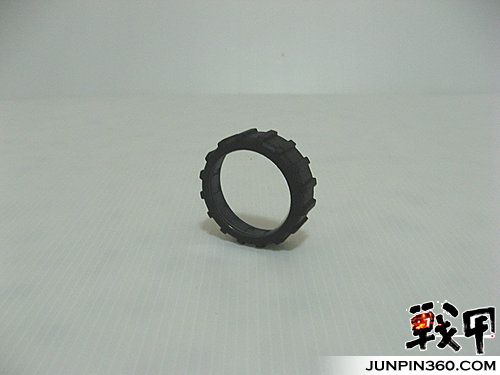

AN/PVS-14使用25mm接目镜，与AN/AVS-9相同。25mm的接目镜提供了较大的夜视视野影像也较大。接物镜上的遮眼罩固定环也可以拆卸。

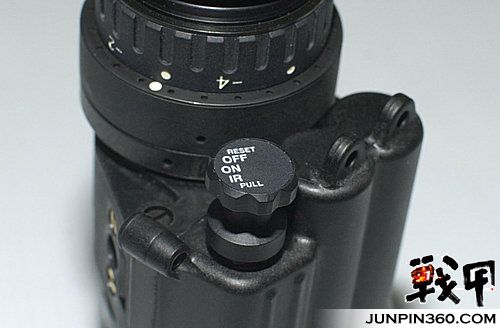

电源开关

电源开关的设计与AN/PVS-7相同

OFF(Reset):电源关闭或自动断电重置
ON:电源开启
IR(Pull):IR辅助光源

接目镜下方的一对圆孔是用来穿挂绳用。

电池盖与电池盒

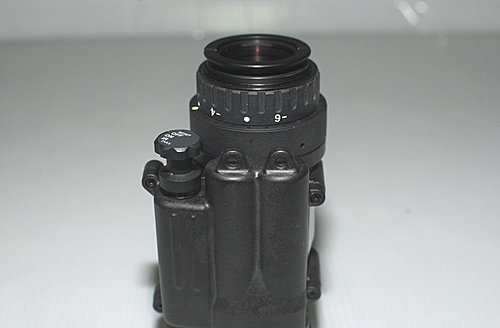

第一代电池盒与电池盖

AN/PVS-14第一代电池盒使用两棵三号电池作为电源，电池则是先安装于电池盖的夹片上，再联电迟盖一起装入电池盒中。

第二代电池盒与电池盖(ITT款式)

第二代电池盒改良后仅使用一颗三号电池作为电源，使用金属製的电池盖并已固定索固定再本体上，以解决原先夹片式电池盖夹片臆断裂及遗失的问题。此款夜视镜更名AN/PVS-14A , L-3 EOS 称为M914A。

第二代电池盒与电池盖(L-3 EOS款式)

L-3 EOS的电池和外观设计上与ITT的有些许差异，目前未看到出现在美军的照片裡面。

===== 影像增幅管(Image Intensifier Tube Assembly) =====

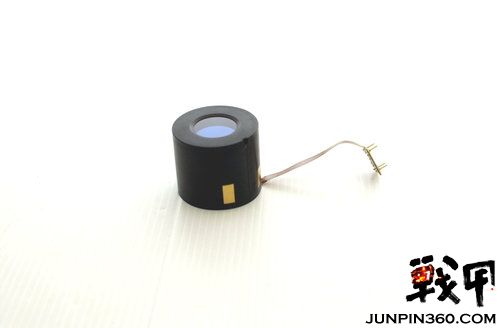

F9815 (MX-11769 MFG ID. 13567)

ITT的光电管商用名称为F9815，自OMNI VI的合约起，F9815系列的光电管外殻有部分为银色外观，其实者是电源负极，与MX-10160相同，黄铜色之处为正极。

M814 (MX-11769 MFG ID. 55311)

L-3 EOS的光电管商用名称为M814，目前为止M814仍然为过去的外观黑色外殻，并无任何改变，亮度控制的接头上的电子元件也些许不同。

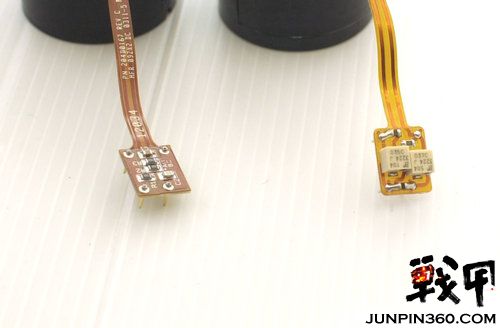

图左为L-3 EOS 接头，右为ITT 接头

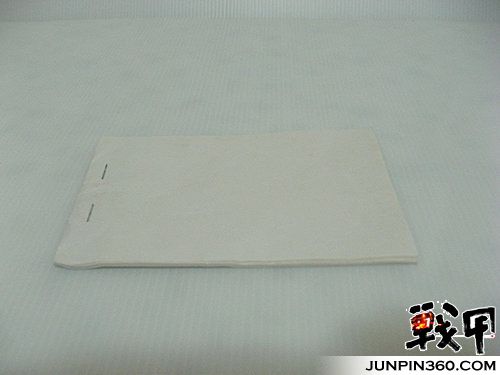

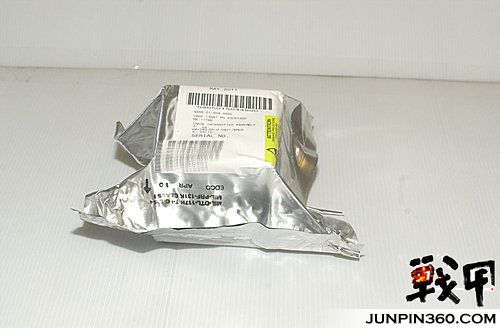

未拆封的光电管包装

全新的光电管是用类似铝箔包的方式完全密封包装的，许多军用的零配件，航太零件也会利用这种包装方式包装，外包也会注明直到需要组装时在拆封。虽然可以确认物品为全新，但对于对"黑点"很介意的人可就不一定好了，因为无法确认影像状况万一再ITT品管许可的情况下而购买者自身主观意识不能允收，要退也很难，杂点含黑点并非瑕疵，使用手册也有说明但对于花很多钱的人来说不介意也难，若是以使用为主要导向者，多半不会理会这种问题因为那真的毫无意义。

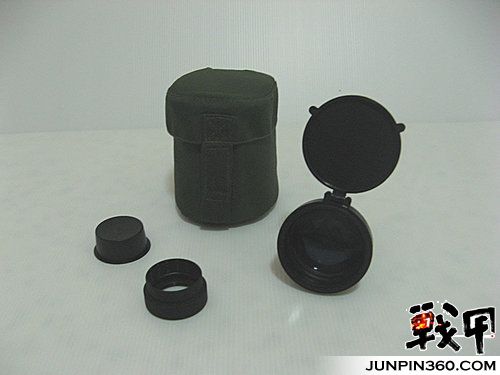

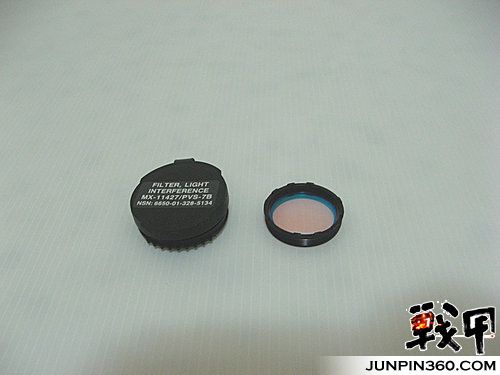

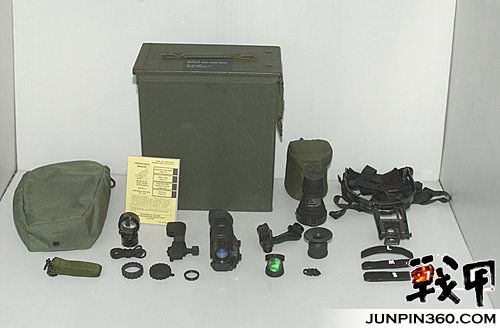

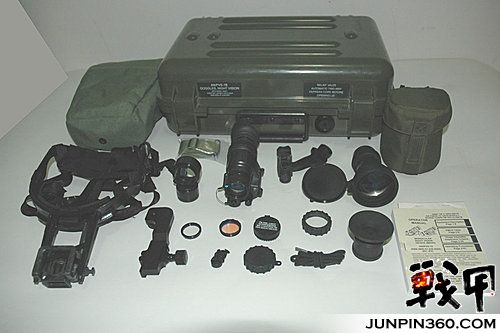

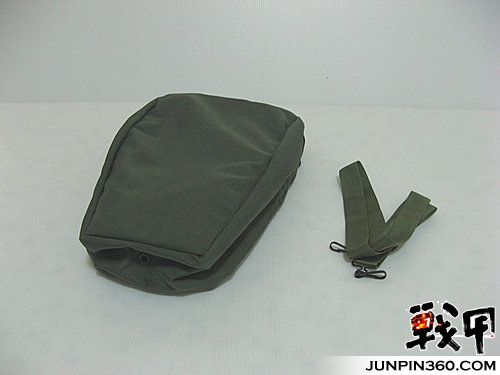

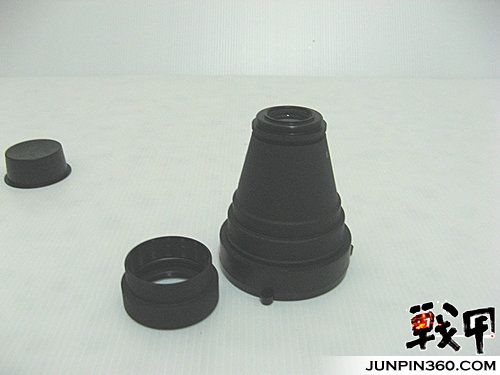

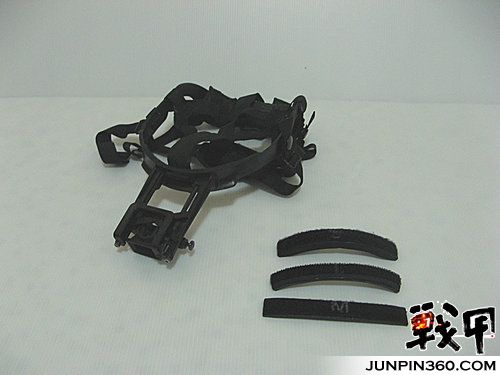

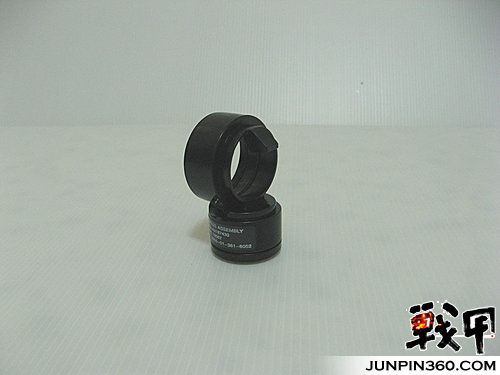

=====配件(Accessories)=====
