前苏联NSP2主动红外瞄准镜

NSP2主动红外瞄准镜,我个人认为这个瞄准镜很原始也非常有趣,使用这种原理制造的夜视瞄准具可以追溯到第三帝国最后的那段日子。用它在夜间观察的效果其实在镜头中就感觉是拿

 NSP2主动红外瞄准镜,我个人认为这个瞄准镜很原始也非常有趣,使用这种原理制造的夜视瞄准具可以追溯到第三帝国最后的那段日子。用它在夜间观察的效果其实在镜头中就感觉是拿着手电筒照着你所想看的东西,当然画面背景是灰绿色调的。我手里没有NSP2主动红外瞄准具,但是我曾经使用过69火箭筒上配套的69式主动红外瞄准具,这个69瞄具就是国内对苏俄NSP2瞄具的仿制品,当然质量有所下降,结构得到了简化。。。

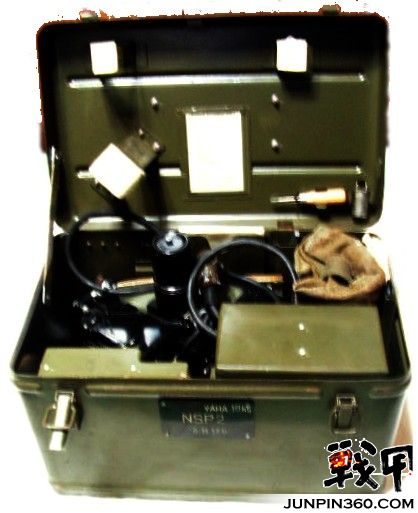

上面图片就是NSP2处于金属携行箱装载状态

上面照片是反应了物镜镜头盖被拿下时的照片,看镜头,物镜口径不算大。。。

NSP2的整体照片(不包括电缆和蓄电池野战携行盒)。。。

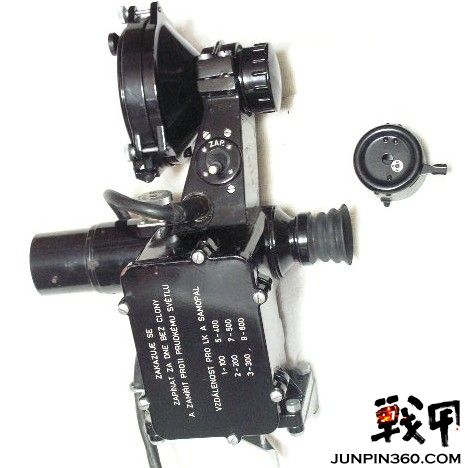

从这张照片可以看见NSP2的标准使用状态,那个突出的类似汽车灯那个就是红外线探照灯,用来发射红外线照射目标(其实就相当于手电筒发射光线照射目标,只不过可见光线人肉眼能识别,红外线嘛。。。汽车人变形!)。红外探照灯依靠插槽和螺丝与瞄准镜镜体完成连接,也可以拿下进行保养。变象管是位于瞄准具物镜组和目镜组之间的一个核心装置,用来将目标反射回来的红外线通过物镜组变****眼睛可见的黄绿****像,这之中有一个光电转换过程,在69式的变相管的阴极面上刻有横标水平线和立标线用于瞄准目标,这是简化的结果,NSP2则是通过一个复杂的分划板并通过辅助光源照射分划板,将分划嵌入到目镜观察图像中,当然分划板也比较复杂,有辅助测距刻线。。。。NSP2也是依靠燕尾槽与军械完成连接与固定,固定部件由手柄和定位杆构成

两种版本的NSP2刻字,一种是东德版,一种是苏联版,那个下面的数字表明的是高低转轮对应的目标距离分划,这个刻字面板卸下螺丝,下面就是变象管和电路板。。。

这是东德和苏联两种NSP2的红外线探照灯后部的特写,细节基本相同,只是刻字和编号不同。。。我更喜欢苏联那部。。。能看见那个侧面红外探照灯的银色开关吧

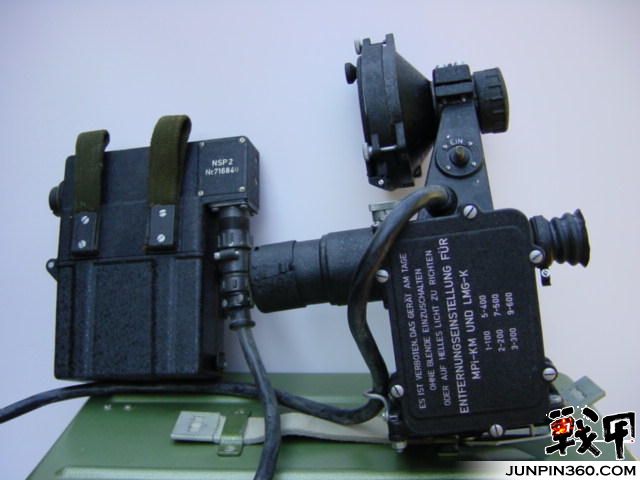

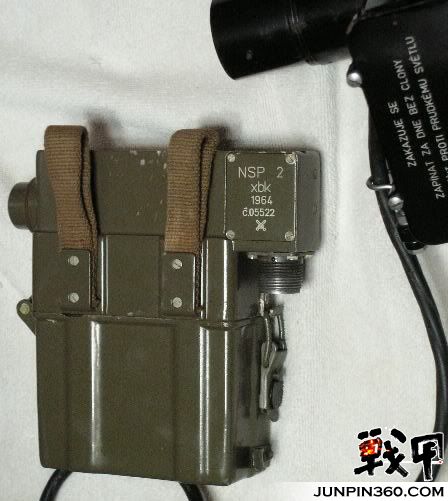

这是NSP2的蓄电池,由于体积巨大,无法整合到NSP2机体中,所以只能用电缆连接供电,电池盒上有腰带扣,可以挂在腰间,4.5伏的军用电源共瞄准镜中的变象管和红外探照灯用电。。。这个蓄电池是东德的产品,做工比较精致。。。

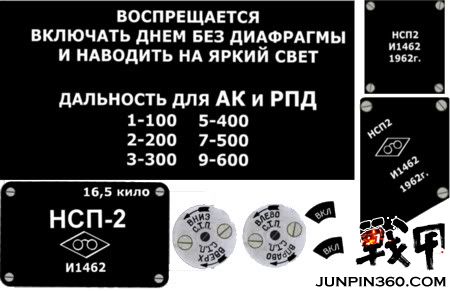

这个是NSP2瞄准具机身上的所有铭牌刻字,圆形的是方向和高低转轮的铭文,方向转螺用来装定风偏修正量和运动目标提前量,转动时每咔的响一声为1米/秒的修正量,自“0”起顺逆时针可以各修正7米/秒,高低转轮用来装定射击距离,自“1”(100米)起顺时针旋转,响第一声为200米,依次类推,可以修正600米,不过从我对69红外夜瞄的观察经验看,顶多能识别200米就不错了,甚至要分辨细节的话还不足60米。。。也可能咱们的69性能不如同种的外国大哥?

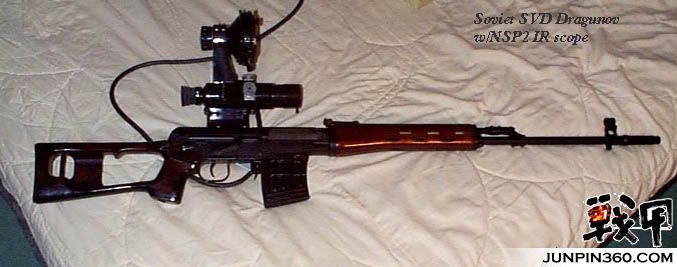

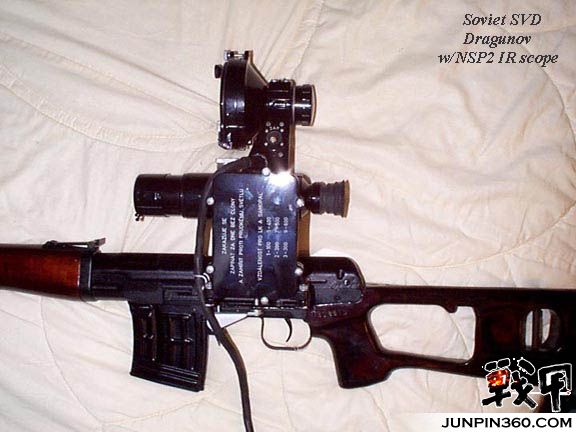

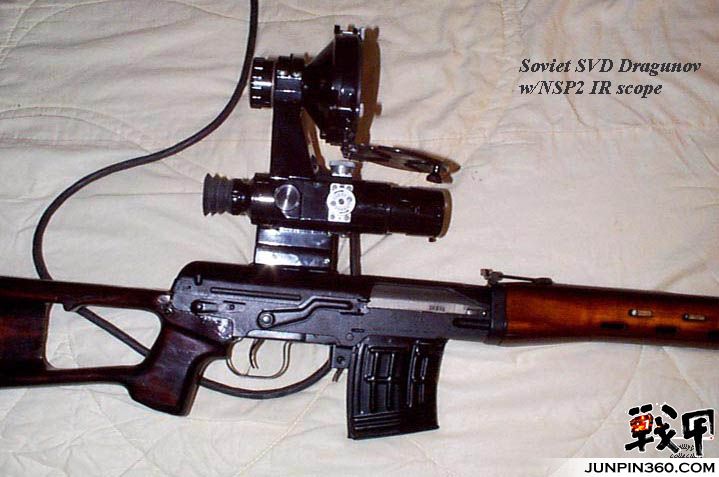

这个是NSP2装在SVD上的效果图。。。我怀疑它的观测距离能不能伺候好SVD的射程。。。
