PVS15 改造PVS18夜视仪[DIY]

一直想要一个pvs18,之前做pvs15的时候也做好了18的3d文件,但是去cnc一个太贵鸟。这俩形体又比较接近,虽然改造难度比较大,但决定试一试,刚好手头有多一个的15原型。
改造现场很

 一直想要一个pvs18,之前做pvs15的时候也做好了18的3d文件,但是去cnc一个太贵鸟。

这俩形体又比较接近,虽然改造难度比较大,但决定试一试,刚好手头有多一个的15原型。

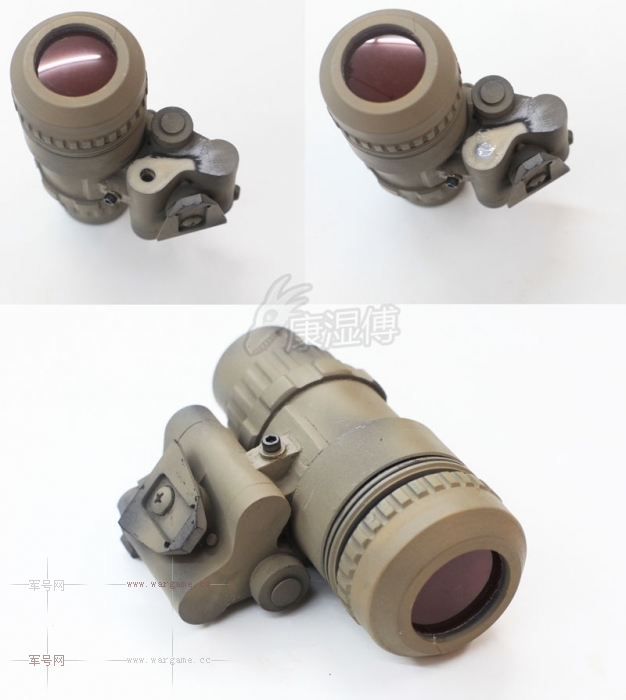

改造现场很壮观,没有拍照片,用成品照片说明吧:











所用到工具材料:
车床、铣床、刀、锉刀、AB胶、补土、镜片、100目砂纸

耗费工时:
25小时

大概步骤:
彻底分解15,中间的电池仓取消下面的两侧,并将左侧一些细节填平,
然后车掉筒身的一圈,修改连接臂,组装,利用AB胶自造一些连接臂与开关零件,
大形体ok后,利用补土修补各种空隙表面,打磨,喷涂,在休整,最后喷涂,完成。

看图说话:

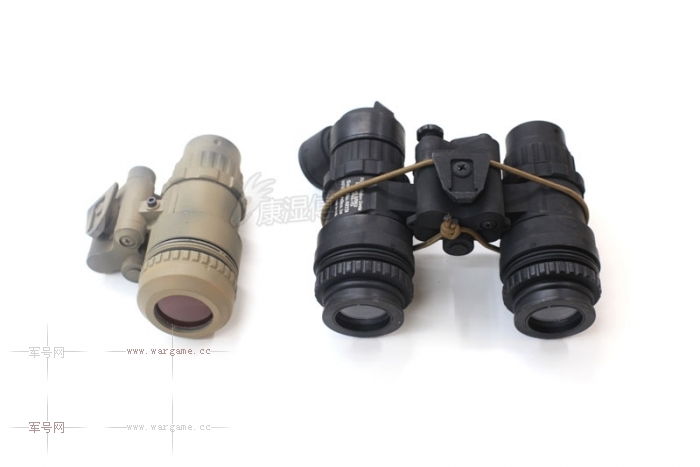

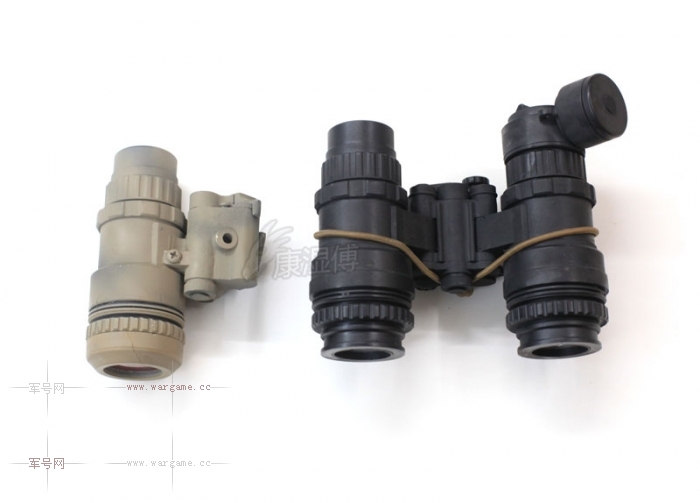

此图可看出,电池仓正面的不同。

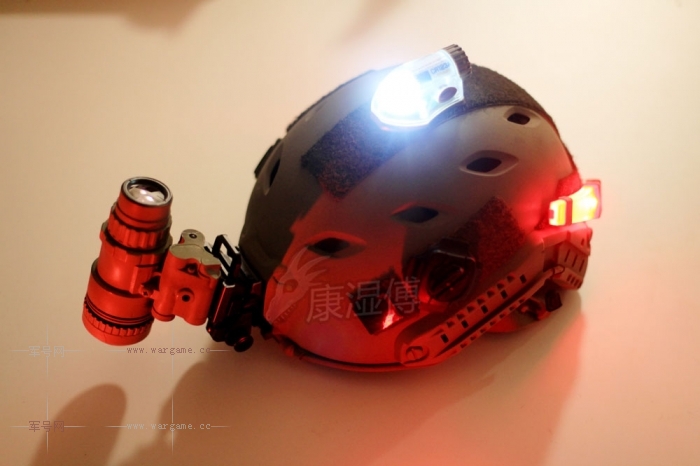

18发现有两种ir灯,我用了位置不变的版本。去掉15的ir盖子,打孔,塞入一个led灯泡解决问题。
开关比较麻烦,我去掉了15开关的帽子,然后再剩下的部分上铣出一个弧面,底部挖槽,
然后再手工做出一个直角拨杆,插入凹槽,粘好,打磨,一个18独有的开关就完成了。

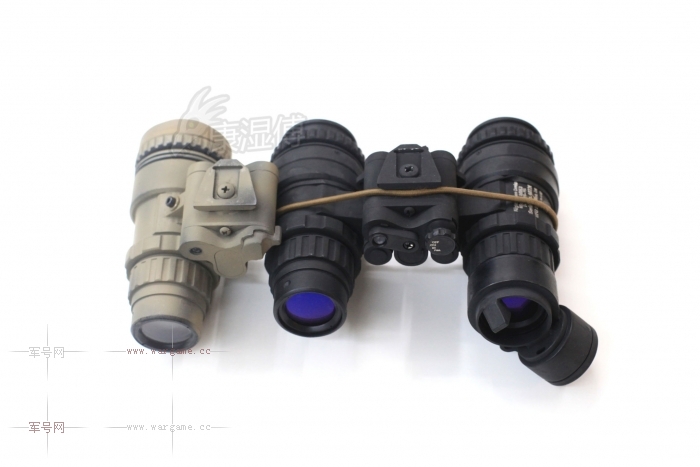

这张注意筒身最粗的那部分,18是没有那一圈的,ok,车掉。
电池仓的左侧可以清晰看到,因为18是可以左右眼互换的,所有有两个导轨接口,另一个导轨在路上,所以我只做好了孔位;
这个部分不像15都是弧线,所以我们需要用AB胶填平,然后打磨平,最后打孔,插入一个车好的铝合金圆筒,用来连接导轨接口。
连接臂比15短一些,角度也不同,还多了一块型体,这就需要AB胶来造零件了,补土休整好缝隙后,上个螺丝。小细节决不能马虎。

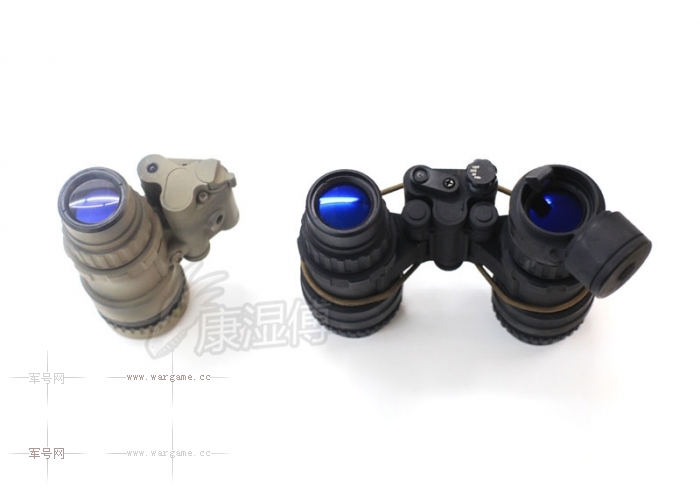

多出来的那个筒身怎么办呢?我取了中间部分,用车床修改成目镜滤光罩~
红色镜片用的是我买激光送的护目镜,用铁皮剪成圆形,放上去,效果不错~








因为是单眼,所以不用考虑能否通过镜片看到外界。
所以这次就用了反光蓝色镜片,外面罩凸透镜的组合,效果非常好,基本呈现了真品的神韵。





发帖到一半才发现电池仓屁股忘记去掉螺丝位了。。赶紧处理了一下:
取掉螺丝,铣掉外围,刀子修整,砂纸打磨,AB胶补孔,刀子修整,打磨,喷漆。
干净光滑的小屁屁就有了!






小结:
过程中各种事故,车碎了三个零件,各种失误返工,还好,拼拼凑凑完工了。。。

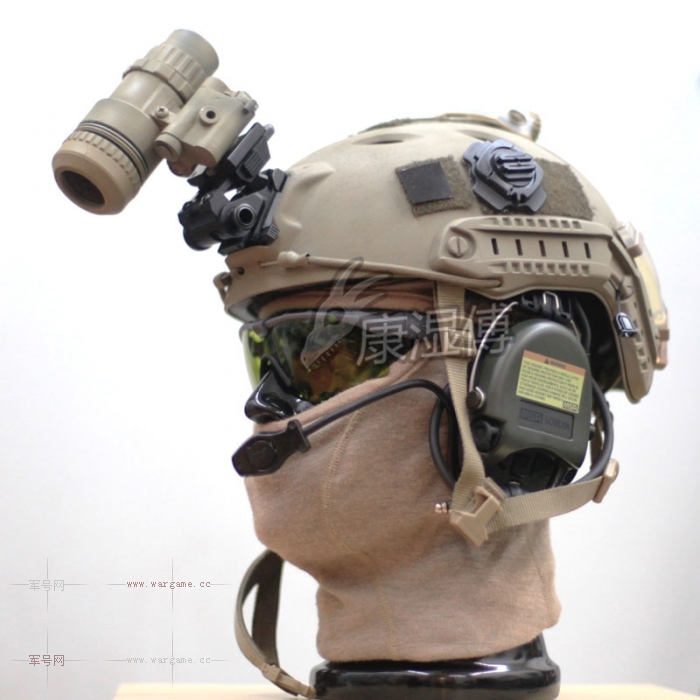

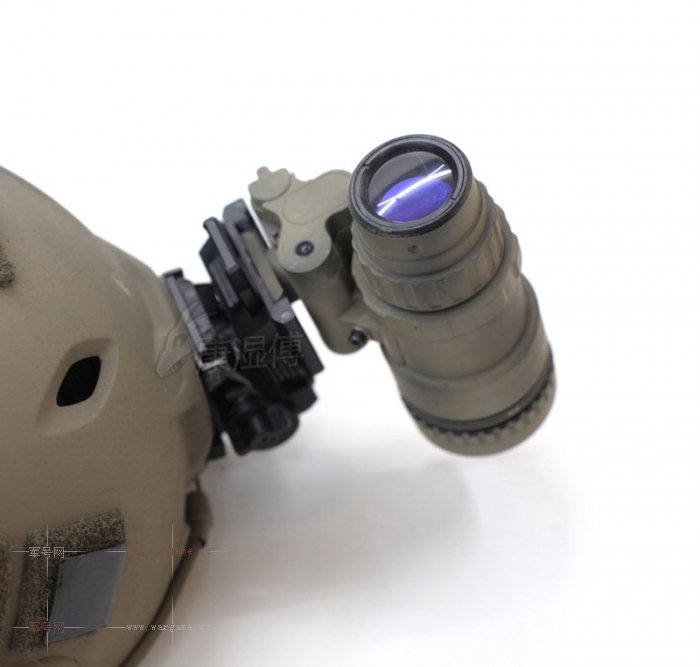

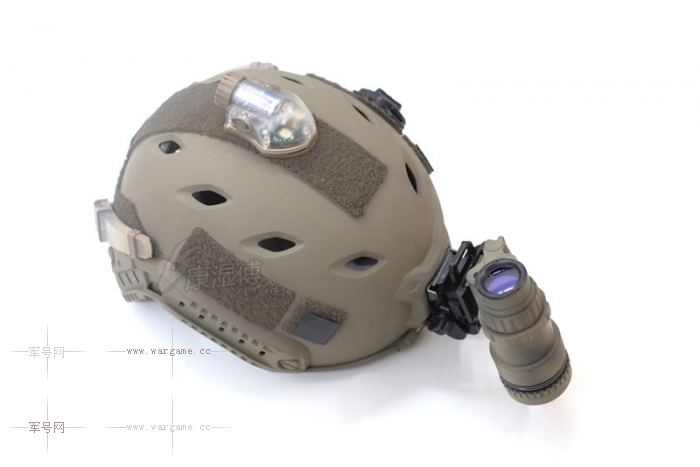

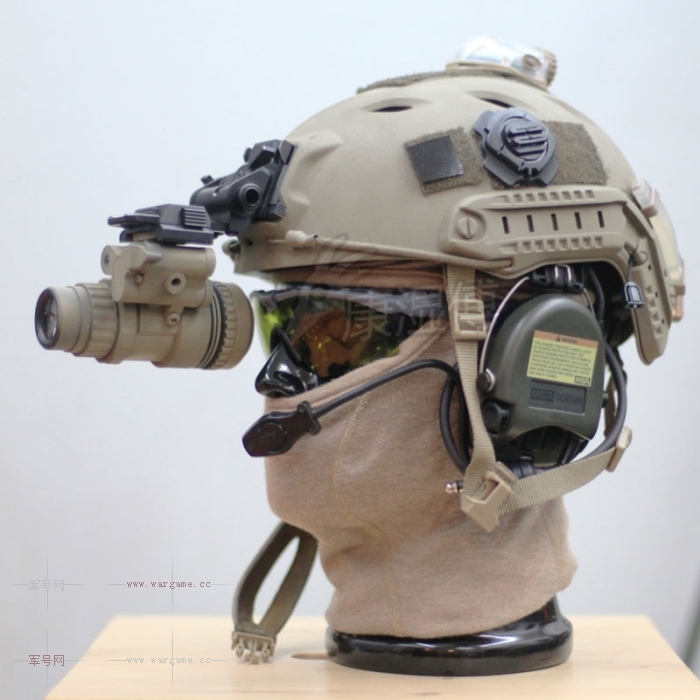

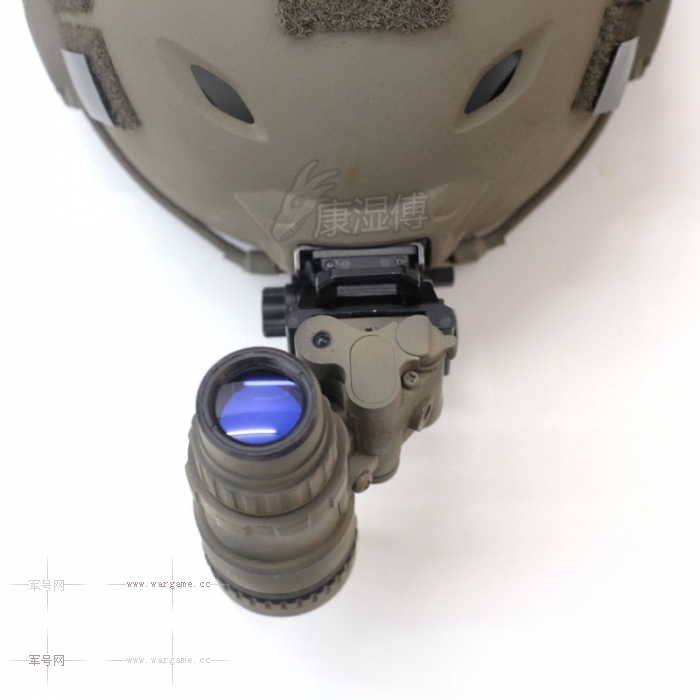

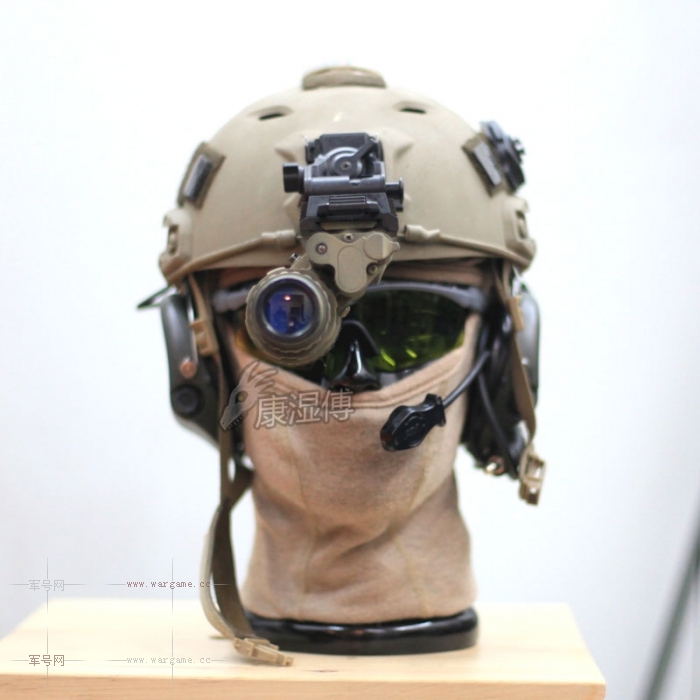

最后发点美图:
